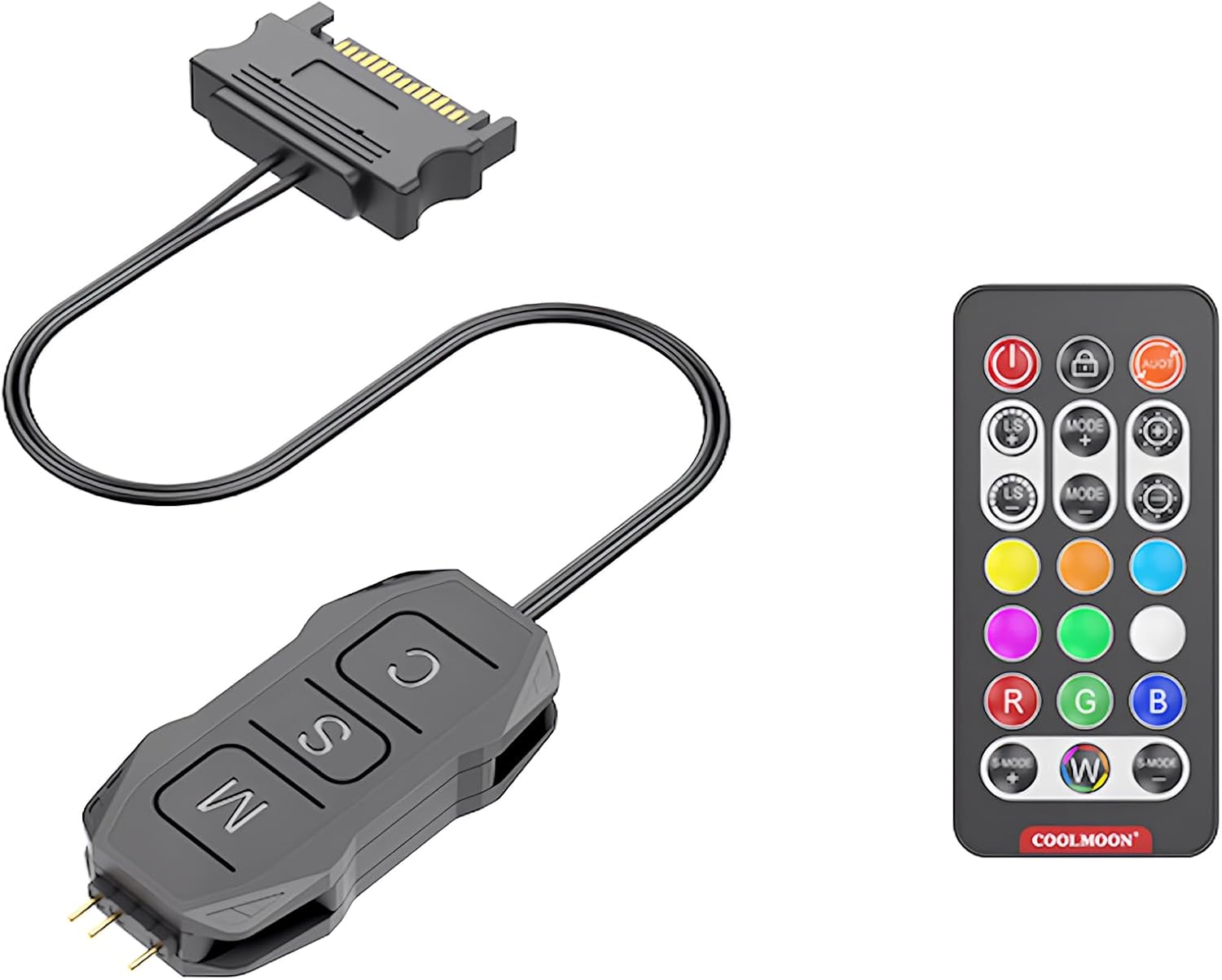

RGB LED 関連

ARGB (3 ピン) と RGB (4 ピン) は制御方法が違う為互換はありません。 また電圧が違うため差し間違えにご注意ください。

キャプチャ

キャプチャボードを増設する場合、USB 接続か PCIE 接続となります。 (USB 接続であってもキャプチャボード と呼びます。)

PCIE キャプチャボードだと増設する際に空いてる PCIE スロットの形状や位置で物理的に増設出来なかったりするため、余程のこだわりが無い限りは USB 接続がおすすめです。

無圧縮 フル HD 60fps を転送するのは秒間約 3Gbps 必用で、USB3.x は 5Gbps あるため充分間に合います。 なので 4K などのキャプチャなどを考慮しない限りは USB で間に合います。

4K 60fps でキャプチャしたい場合は 16Gbps 必要になるので Type-C 20Gbps 接続のキャプチャか PCIE のキャプチャをお勧めします。

パススルー出力が無い場合は遅延の有る映像しか見れないので、パススルーは必須だと思ってください。
